并口线 xinlinx 10pin/6pin 下载线性价比高
|
 |
产品型号：XILINX 并口线
产品代码：201434767
产品价格：50
产品编码：201415246576
计量单位：套
折 扣 率： 0
最后更新：2014-09-18
关 注 度：4489
生产企业：深圳市启点时代科技有限公司
|
|
|
 与企业联系时请告知该信息来自教育装备网！ |
|
|

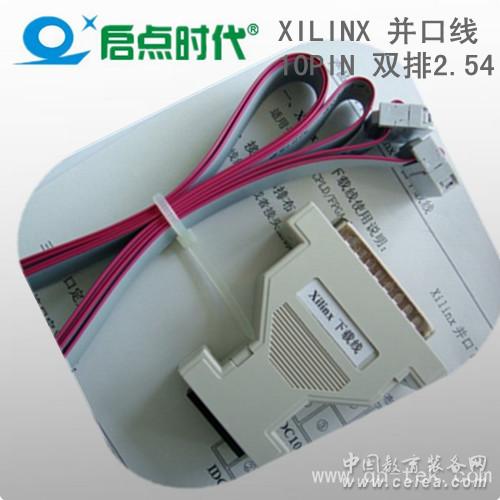

产品详细介绍兼容FPGA/JTAG模式。支持老版本Fundation和各种版本ISE软件，可以提供10Pin和6Pin接口的下载线，长度约120cm，端口定义如下，订购时请注明需要6Pin或者是10Pin的接口。
下载线接口图示[Pin编号对应目标板上的接口引脚，下载线红色线或者接头上标了“▼”的那端为第一脚]
6Pin接口图示
10pin接口图示
二、接头引脚排布
排线红色线或者接头上标了“▼”的那端为第一脚，引脚分布关系如下：
IDC10 Pin接头引脚排布
② ④ ⑥ ⑧ ⑩
① ③ ⑤ ⑦ ⑨
IDC6 Pin接头引脚排布
① ② ③ ④ ⑤ ⑥
三、接口定义
10Pin接口定义
Pin
FPGA下载模式
JTAG下载模式
1
CCLK
TCK
2
GND
GND
3
D/P
TDO
4
VCC
VCC
5
nPROG
TMS
6
NC
NC
7
NC
NC
8
NC
NC
9
DIN
TDI
10
GND
GND
6Pin接口定义
Pin
FPGA 下载模式
JTAG下载模式
1
VCC
VCC
2
GND
GND
3
CCLK
TCK
4
D/P
TDO
5
DIN
TDI
6
nPROG
TMS
